Счетчик воды

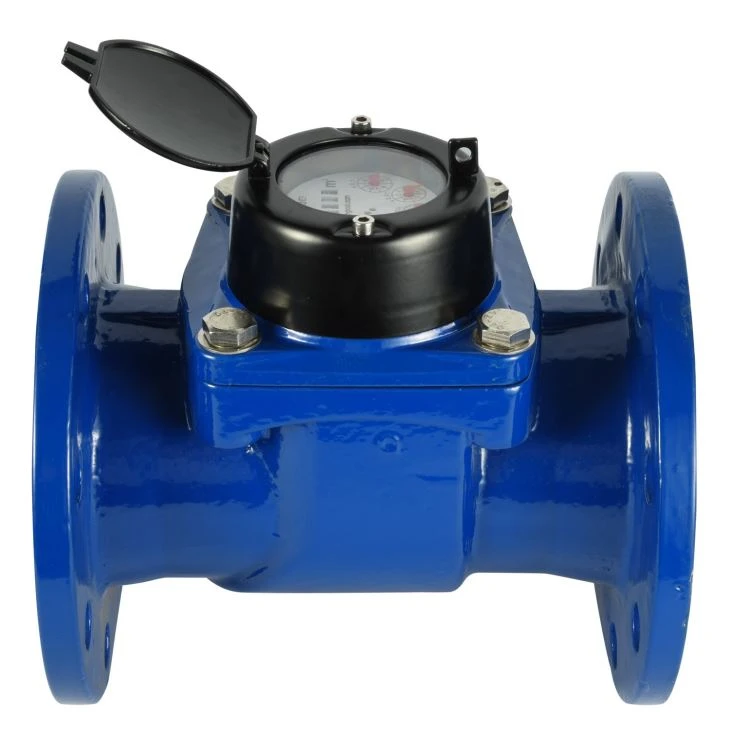

LXLC-K - это съемный элемент измерителя холодной воды woltman с высокой точностью для промышленного и оросительного применения, измеряющий высокие потоки холодной питьевой воды, проходящей по трубопроводам в размерах от 50 мм до 500 мм.
Функции
* Магнитный привод, более низкое сопротивление передачи.
* Магнитный экран, для внешней защиты магнитного поля.
* Измерительный механизм может быть снят с кузова для проверки, обслуживания и замены, и кузов не нужно демонтировать из трубопровода.
* Низкая потеря давления. Длительный срок службы.
* Может быть оснащен яребцом.
Соответствие стандартам
Технические данные соответствуют ISO 4064 Класс B/Класс C, R80, R100, R160
Условия труда
Температура воды: ≤50ºC для счетчика холодной воды
Температура воды: ≤90ºC для счетчика горячей воды
Давление воды: ≤1 МПа или 1,6 МПа или 4,0 МПа опционально (10 бар или 16 бар r 40 бар опционально)
Требования к установке
*Измеритель может быть установлен в горизонтальном, вертикальном или наклонном положении, при этом направление потока указано стрелкой, отлитой в корпусе счетчика лицевой стороной регистра вверх.
* Счетчик должен иметь 10 диаметров прямой трубы перед метром и 5 диаметров прямой трубы после, чтобы обеспечить надлежащий поток через счетчик.
*Трубопровод должен быть промыт перед установкой.
*Счетчик должен быть постоянно полон воды во время работы.
Предел допускаемой погрешности
В нижней зоне от Qmin(Q1) включительно до Qt (Q2) без учета составляет ±5%.
В верхней зоне от Qt(Q2) включительно до включительно Qmax(Q4) составляет ±2% (счетчик холодной воды).
В верхней зоне от Qt(Q2) включительно до Qmax включительно (Q4) составляет ±3% (счетчик горячей воды).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Согласно ISO4064:2003 (Старый стандарт)
| Размер метра | Мерный | Максимальный расход | Номинальный расход | Переходный поток | Минимальный расход | Мин Чтение | Макс Рединг | |
| миллиметр | класс | м³/ч | м³ | |||||
| 50 | B | 30 | 15 | 3.00 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5.00 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8.00 | 1.20 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12.00 | 1.80 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20.00 | 3.00 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30.00 | 4.50 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50.00 | 7.50 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80.00 | 12.00 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120.00 | 18.00 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160.00 | 24.00 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200.00 | 30.00 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300.00 | 45.00 | 0.02 | 999999999 | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Согласно ISO4064:2005 (Новый стандарт)
| Размер метра | Мерный | В 4 | В3 | В 2 | В1 | Мин Чтение | Макс Рединг |
| миллиметр | R | м³/ч | м³ | ||||
| 50 | 100 | 31.25 | 25 | 0.40 | 0.25 | 0.0002 | 999999 |
| 65 | 100 | 50 | 40 | 0.64 | 0.40 | 0.0002 | 999999 |
| 80 | 100 | 78.7 | 63 | 1.01 | 0.63 | 0.002 | 999999 |
| 100 | 100 | 125 | 100 | 1.60 | 1.00 | 0.002 | 999999 |
| 125 | 100 | 200 | 160 | 2.56 | 1.60 | 0.002 | 999999 |
| 150 | 100 | 312.5 | 250 | 4.00 | 2.50 | 0.002 | 999999 |
| 200 | 100 | 500 | 400 | 6.40 | 4.00 | 0.002 | 999999 |
| 250 | 100 | 787 | 630 | 10.08 | 6.30 | 0.002 | 999999 |
| 300 | 100 | 1250 | 1000 | 16.00 | 10.00 | 0.02 | 9999999 |
| 350 | 100 | 2000 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 400 | 100 | 3125 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 500 | 100 | 5000 | 2500 | 40.00 | 25.00 | 0.02 | 999999999 |
Размеры и вес
| Размер метра | Длина L | Ширина W | Высота H | Соединительная резьба | ||
| миллиметр | миллиметр | D | Болтовой круг Dia D1 | Соединительный болт | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4хМ16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4хМ16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8хМ16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8хМ16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8хМ16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8хМ20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8хМ20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12мМ20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12мМ20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12хМ21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16м24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20хМ30 |
ВОПРОСЫ И ОТВЕТЫ
Вопрос 1. Какова наша гарантия?
A: Гарантия 5 лет. Если есть какие-либо проблемы с качеством на нашемСчетчик воды, мы возьмем на себя всю полноту ответственности.
Вопрос 2. Почему стоит выбрать JIANGBEIСчетчик воды?
О: Мы тестируем расход, тест на размагничивания, тест на антимагнетизм, потерю давления, испытание на максимальное давление, испытание на выносливость, строго в соответствии со стандартами ISO 4064 и EN 14154. Кроме того, у нас есть сертификат CNASСчетчик водылаборатория, чтобы убедиться, что нашиСчетчик водыможет полностью удовлетворить различные требования клиентов.
Q3. Каковы ваши условия упаковки?
О: Как правило, мы упаковываемСчетчик воды в прочная картонная коробка, деревянный поддон или деревянный корпус. И мы также можем разместить ваш бренд или логотип на упаковке после получения ваших разрешительных писем.
Q4. Каковы ваши условия оплаты?
A: T/T 30% в качестве депозита и 70% до доставки или 70% против копии коносамента. Мы покажем вам фотографиитвойСчетчик воды и пакеты до оплаты остатка.
Q5. Каковы ваши условия поставки?
A: EXW, FOB, CFR, CIF, DDU.
Q6. Как насчет времени доставки?
О: Как правило, это займет около 10-15 дней после получения предоплаты. Конкретное время доставки зависит от товаров и количества вашего заказа наСчетчик воды.
Q7. Можете ли вы производить в соответствии сСчетчик водыОбразцы?
О: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем построить пресс-формы и светильники.
