Беспроводной счетчик воды с дистанционным считыванием NB Woltman
LXLCY-50W - LXLCY-500W (от 50 мм до 500 мм) - это беспроводной счетчик воды с дистанционным считыванием NB Woltman с низким энергопотреблением, основанный на технологии беспроводной связи узкополосной сотовой связи, с раздельной конструкцией (электронные части изолированы отдельно, а степень водонепроницаемости может иметь IP 68), со съемным элементом счетчика сухого типа Вольтмана в качестве основного счетчика.
Функции:
* Механическая часть счетчика NB является сухим типом Вольтмана, с высокой точностью, низким начальным расходом, легким считыванием, длительным сроком службы и т. Д.
* Корпус счетчика железный.
* Соответствие требованиям EMC / ESD / EMI к проектированию по электромагнитной совместимости для электронных продуктов, достигая ведущего промышленного уровня.
* Беспроводной модуль отделен от механической части для облегчения обслуживания.
* Электронные части изолированы отдельно, степень водонепроницаемости может быть IP 68.
* Принятие передовых технологий кодирования и проверки данных с высокой надежностью связи.
* Счетчик воды NB напрямую связан с базовой станцией NB-IOT, без коллектора и концентратора в качестве считывающей системы.
* В сочетании с главным компьютером, создание системы управления удаленным чтением для обеспечения автоматического чтения и мониторинга.
* Отчетность цикла данных водомера: его можно настроить соответствующим образом, чтобы сообщать данные ежечасно, ежедневно, ежемесячно, включая накопленный объем воды, емкость батареи, состояние счетчика, а также отчетный период.
* Удобное механическое считывание: после сборки беспроводного модуля NB это не повлияет на показания.
* Стабильный сигнал: с базовой станцией NB-IOT счетчики NB устанавливают сеть по базовой сети, чтобы убедиться в стабильности сигнала.
* Отсутствие проводки и простота установки.
* Преимущество узкополосной сотовой технологии NB-IOT.
* Пульс: 100 л / импульс или 1000 л / импульс (опционально)
*Низкое энергопотребление
* Глубокое покрытие 20 дБ и усиление (большее проникновение в стену, чем 2G).
* Низкая стоимость, многоканальность (счетчик передает данные непосредственно на базовую станцию, без помощи промежуточного оборудования.
* Безопасность (использование платформы управления облаком для обеспечения безопасности клиентов)
* Надежность Интернета (использование специального Интернета для обеспечения постоянной и стабильной работы.
* Повторное использование текущего сотового Интернета (быстро и дешево).
* Глобальная стандартная стоимость и роуминг.
* Ошибка электромеханического преобразования: ΔV≤ ± 1 эквивалент сигнала.
Параметры электроники
| Элемент | Параметры |
| Частота | 800 МГц, 900 МГц |
| Режим связи | Дуплекс, отправка и получение |
| Выходная мощность | & lt; 23 дБм |
| Получите чувствительность | -136 дБм |
| Эмиссионный ток | & lt; 250 мА |
| Получить текущий | & lt; 80 мА |
| Сон Текущий | ≤4uA |
| Видимое расстояние | & gt; 20 км |
| Протокол связи | CoAP |
| Рабочая температура модуля | -20ºC~+70ºC |
| Режим работы от аккумулятора и емкость | ER26500; 8500 мАч |
| Срок службы батареи | Отчетность один раз в день: около 6 лет |

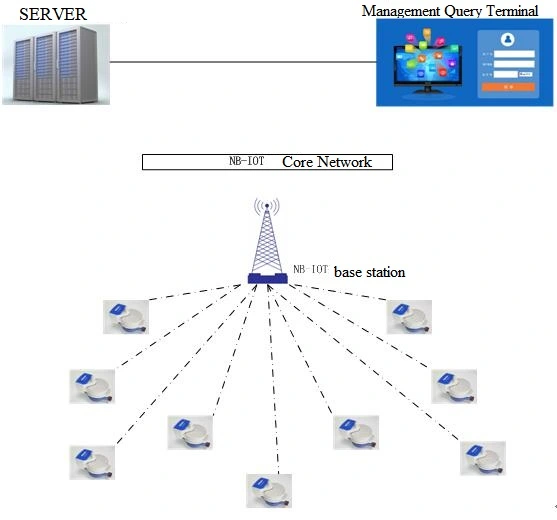

Автоматическая сетевая топология счетчиков воды NB.
Стандартное соответствие
Технические данные соответствуют стандарту ISO 4064, класс B, класс C, R80, R100, R125 или R160 для горизонтальной установки.
Рабочее состояние:
Температура воды: ≤50ºC для счетчика холодной воды; ≤90ºC для счетчика горячей воды
Смирение: 0 ~ 95% относительной влажности
Рабочее давление: ≤1,0 МПа.
Потеря давления: ≤0,063 МПа.
Класс окружающей среды: B (установлен внутри).
Электромагнитный класс: E1 (жилое, коммерческое и легкое).
Класс водонепроницаемости: IP 68.
Требования к установке
* Счетчик должен быть установлен в горизонтальном положении с направлением потока, указанным стрелкой на корпусе счетчика регистровой стороной вверх.
* Перед установкой трубопровод необходимо промыть.
* Счетчик должен быть постоянно наполнен водой во время работы.
Максимально допустимая погрешность
В нижней зоне от Qmin (Q1) включительно до Qt (Q2) исключая, но составляет ± 5%.
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 2% (счетчик холодной воды).
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 3% (счетчик горячей воды).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2003 (старый стандарт)
| Размер метра | Измерение | Максимальный расход | Номинальный расход | Переходный поток | Мин поток | Мин чтения | Максимальное чтение |
| мм | класс | m³/h | m³ | ||||
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2014 (новый стандарт)
| Размер метра | Измерение | Q4 | Q3 | Q2 | Q1 | Мин чтения | Максимальное чтение |
| мм | R | m³/h | m³ | ||||
| 50 | 63 | 31.25 | 25 | 0.63 | 0.4 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.8 | 0.5 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.2 | 2 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.6 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
Габаритные размеры и вес
| Размер метра | Длина L | Ширина B | Высота H | Соединительная резьба | ||
| мм | мм | D | Диаметр болта D1 | Соединительный болт | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
