Беспроводные счетчики воды с дистанционным считыванием показаний Lora (мокрого типа)
LXSY-15WL - LXSY-50WL (от 15 мм до 50 мм) - это своего рода интеллектуальный счетчик с функцией удаленного считывания, удобный для интеллектуального управления компанией водоснабжения, с раздельной конструкцией (электронные части запечатаны отдельно, а степень водонепроницаемости может быть IP 68), с многоструйным расходомером мокрого типа в качестве основного.
Функции:
Механическая часть счетчика Lora является многоструйным мокрым или сухим типом, с высокой точностью, низким начальным расходом, легким считыванием, длительным сроком службы и т. Д.
Соответствие требованиям EMC / ESD / EMI к проектированию по электромагнитной совместимости для электронных продуктов, достигая ведущего промышленного уровня.
Беспроводной модуль отделен от механической части для облегчения обслуживания.
Электронные части изолированы отдельно, степень водонепроницаемости может быть IP 68.
Нет проводки и простой монтаж.
Параметры электроники
| Элемент | Параметры | Примечания |
| Рабочее напряжение | 2.7-3.6V | Литиевая батарейка |
| Рабочая температура | -20-75ºC | Электронный модуль |
| Рабочая влажность | Относительная влажность 10% -90%, без конденсации | |
| Рабочая частота | 470–510 МГц 868-915 МГц | сделать на заказ |
| RF модуляция | LoRa | Переходное беспроводное оборудование не могло' t захватывать и анализировать сигнал. |
| Мощность передачи | ≤100 мВт | 20 дБм (максимум) |
| Получите чувствительность | -136 ± 1 дБм | |
| Расстояние связи | 1-3 км | Окрестности города. Разное окружение, разная дистанция общения. |
| Статический ток | & л; 4 мкА | |
| Средний ток | & lt; 9 мкА | |
| Передавать ток | & lt; 110 мА | |
| Получить текущий | & lt; 15 мА | |
| Время пробуждения | Мгновенное пробуждение | Пробуждение в реальном времени |
| Срок службы батареи | Около 6 лет |
Автоматическая сетевая топология счетчиков воды NB.
Стандартное соответствие
Технические данные соответствуют стандарту ISO 4064, класс B, класс C, R80, R100, R125 или R160 для горизонтальной установки.
Рабочее состояние:
Температура воды: ≤50ºC для счетчика холодной воды; ≤90ºC для счетчика горячей воды
Смирение: 0 ~ 95% относительной влажности
Рабочее давление: ≤1,0 МПа.
Потеря давления: ≤0,063 МПа.
Класс окружающей среды: B (установлен внутри).
Электромагнитный класс: E1 (жилое, коммерческое и легкое).
Класс водонепроницаемости: IP 68.
Требования к установке
* Счетчик должен быть установлен в горизонтальном положении с направлением потока, указанным стрелкой на корпусе счетчика регистровой стороной вверх.
* Перед установкой трубопровод необходимо промыть.
* Счетчик должен быть постоянно наполнен водой во время работы.

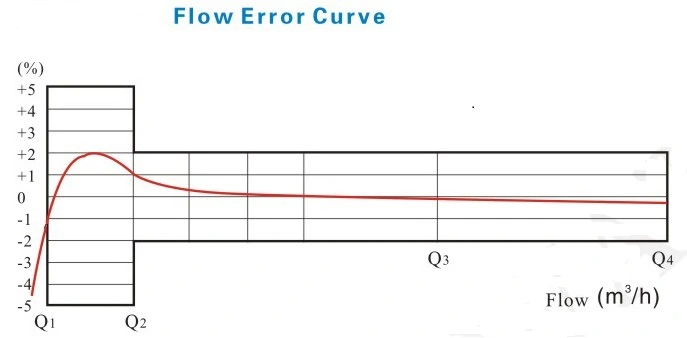

Максимально допустимая погрешность
В нижней зоне от Qmin (Q1) включительно до Qt (Q2) исключая, но составляет ± 5%.
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 2% (счетчик холодной воды).
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 3% (счетчик горячей воды).
Аксессуары
Каждый счетчик воды имеет один комплект дополнительных муфт: 2 трубки, 2 гайки и 2 прокладки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2003 (старый стандарт)
| Размер | Дюйм | Класс | Qs | Qp | Qt | Qmin | Мин. Чтение | Максимальное чтение |
| Поток перегрузки | Номинальный расход | Переходный поток | Мин. Расход | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
| 50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
| B | 3000 | 450 | ||||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2014 (новый стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 | 50 |
| РАЗМЕР | Дюйм | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Мин. Чтение (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальное чтение (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальное давление (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Макс.потеря (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Макс температура | T50 | T50 | T50 | T50 | T50 | T50 | |
Габаритные размеры и вес
| Размер (DN) | По горизонтали | Соединительная резьба | ||
| Длина L | Ширина B | Высота H | ||
| мм | мм | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
| 50 | 280 | 160 | 230 | Конец фланца |
