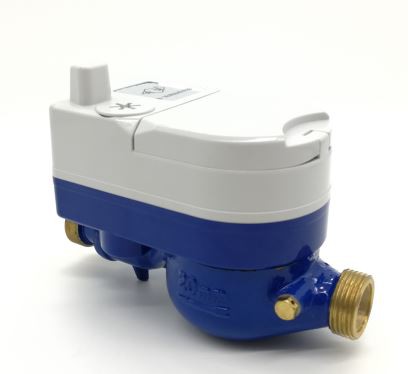

Электронный счетчик воды
WMD15 - WMD50 - это полные электронные счетчики воды без регистров, измеряющие холодную (горячую) питьевую воду для бытового применения в размерах от 15 мм до 50 мм. Это с цифровым чтением.
Функции:
Применение передовых технологий кодирования и проверки данных с высокой надежностью связи
Соответствие требованиям EMC / ESD / EMI к проектированию по электромагнитной совместимости для электронных продуктов, достигая ведущего промышленного уровня.
Ужин с низким энергопотреблением, нет необходимости в обслуживании цепи.
Класс водонепроницаемости IP 68, подходит для различных сложных условий.
Защита от падения и обратного потока.
Высокочувствительная и прочная конструкция с длительным сроком службы.
Антимагнитный.
Разработан как функция расходомера.
Стандартное соответствие
Технические данные соответствуют стандарту ISO 4064, класс B, класс C, R80, R100, R125 или R160 для горизонтальной установки.
Дополнительные особенности
* Различные длины и соединения доступны по запросу.
* Обратный клапан
* Вариант импульсного выхода: геркон; зал или немагнитная металлическая пластина.
* Корпус счетчика: латунь, пластик, железо и нержавеющая сталь на выбор.
Условия труда
Температура воды: ≤50 ° C для счетчика холодной воды Температура воды: ≤90 ° C для счетчика горячей воды Давление воды: ≤1 МПа или 1,6 МПа по желанию (10 бар или 16 бар по выбору)
Требования к установке
* Счетчик должен быть установлен в горизонтальном положении с направлением потока, указанным стрелкой на корпусе счетчика регистровой стороной вверх.
* Перед установкой трубопровод необходимо промыть.
* Счетчик должен быть постоянно наполнен водой во время работы.
Максимально допустимая погрешность
В нижней зоне от Qmin (Q1) включительно до Qt (Q2) исключая, но составляет ± 5%.
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 2% (счетчик холодной воды).
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 3% (счетчик горячей воды).
Аксессуары
Каждый счетчик воды имеет один комплект дополнительных муфт: 2 трубки, 2 гайки и 2 прокладки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2003 (старый стандарт)
| Размер | Дюйм | Класс | Qmax | Qn | Qt | Qmin | Мин. Чтение | Максимальное чтение |
| Максимальный расход | Номинальный расход | Переходный поток | Мин. Расход | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Согласно ISO4064: 2005 (новый стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 | 50 |
| РАЗМЕР | Дюйм | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Мин. Чтение (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальное чтение (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальное давление (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Макс.потеря (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Макс температура | T50 | T50 | T50 | T50 | T50 | T50 | |
| Опция импульсного выхода | Геркон | Vmax=24 В, Imax=100 мА, Pmax=2 Вт | |||||
| зал | / | ||||||
| немагнитная металлическая пластина | / | ||||||
Габаритные размеры и вес
| Размер метра | Длина (L) | Ширина (B) | Высота (H) | Соединительная резьба |
| мм | мм | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Фланец соединительный GB 4216.4 | |
