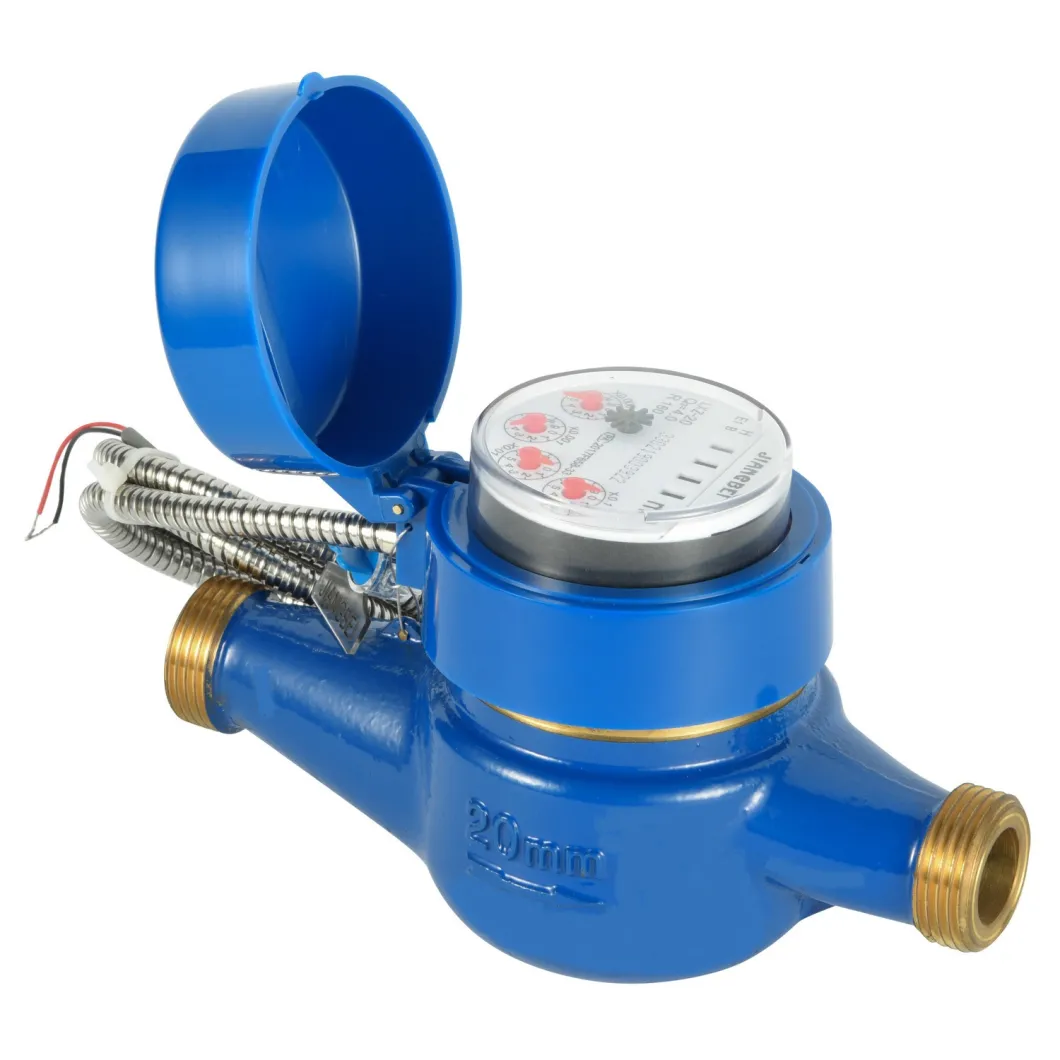

Тип Р160 счетчика воды цифров дистанционного управления фотоэлектрического прямого чтения горизонтальный
LXZ2 - это интеллектуальный водосчетчик горизонтального типа с дистанционным управлением, измеряющий холодную питьевую воду для бытового применения размером 15-40 мм для холодной воды. Это' самый точный счетчик воды в долгосрочной перспективе.
Функции
* Принятие режима связи M-BUS или RS485.
* Электронные части отдельно герметичны, а водонепроницаемость может быть IP68.
* Наивысшая точность, минимальная погрешность, низкий начальный расход.
* Многоструйный счетчик воды сухого типа.
* Магнитный привод, более низкое сопротивление передачи, устойчивость к лягушкам. * Магнитный экран для защиты от внешнего магнитного поля
* Низкое энергопотребление.
* Быть стабильным и надежным за счет определения положения" характеристики фотоэлектрической и микроэлектронной техники.
* Автоматическое чтение и управление.
* Каждый счетчик имеет уникальный номер местоположения, простую конструкцию проводов.
Стандартное соответствие
Технические данные соответствуют стандарту ISO 4064, класс B, класс C, R80, R100, R125 или R160 для горизонтальной установки.
Дополнительные особенности
* Корпус счетчика: латунь и железо на выбор.
* Режим интерфейса связи: интерфейс RS485 или интерфейс MBUS (опционально)
* Скорость передачи данных: 1200 бит / с, 2400 бит / с, 4800 бит / с или 9600 бит / с (опционально)
* Спецификация связи: соглашение CJ / T188-2004, соглашение DL / T645-2007 или MODBUS (необязательно) или специальное соглашение, заключаемое на заказ
.Условия труда
* Источник питания: 9-24 В постоянного тока (интерфейс RS485) и 24-42 В постоянного тока (интерфейс MBUS);
* Влажность: 0 ~ 95% относительной влажности * Расстояние между сборщиком данных и измерителем: ≤300 м;
* Потребляемая мощность: ≤1uA (статический рабочий ток); ≤12uA (мгновенный ток при удаленном чтении)
* Температура воды: ≤50ºC для счетчика холодной воды
* Температура воды: ≤90ºC для счетчика горячей воды
* Давление воды: ≤1 МПа или 1,6 МПа по желанию (10 бар или 16 бар по желанию)
Iтребования к установке
* Счетчик должен быть установлен в вертикальном положении с направлением потока, указанным стрелкой на корпусе счетчика регистровой стороной вверх. * Перед установкой трубопровод необходимо промыть. * Счетчик должен быть постоянно наполнен водой во время работы.
Максимально допустимая погрешность
В нижней зоне от Qmin (Q1) включительно до Qt (Q2) исключая, но составляет ± 5%. В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 2% (счетчик холодной воды).
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 3% (счетчик горячей воды).
Аксессуары
Каждый счетчик воды имеет один комплект дополнительных муфт: 2 трубки, 2 гайки и 2 прокладки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2003 (старый стандарт)
| Размер | Дюйм | Класс | Qmax | Qn | Qt | Qmin | Мин. Чтение | Максимальное чтение |
| Максимальный расход | Номинальный расход | Переходный поток | Мин. Расход | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2014 (новый стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 |
| РАЗМЕР | Дюйм | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Мин. Чтение (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальное чтение (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальное давление (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Макс.потеря (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Макс температура | T50 | T50 | T50 | T50 | T50 | |
Габаритные размеры и вес
| Размер метра | L1 | L2 | L3 | H | W | D |
| мм | ||||||
| DN15 | 165 | 255 | 14 | 118 | 87 | G ¾″B |
| DN20 | 195 | 295 | 16 | 118 | 87 | G 1″B |
| DN25 | 225 | 345 | 22 | 130 | 92 | G1 1/4″B |
| DN32 | 230 | 350 | 22 | 135 | 92 | G1 1/2″B |
| DN40 | 245 | 380 | 27 | 188 | 116 | G 2″B |
