Умный цифровой счетчик воды

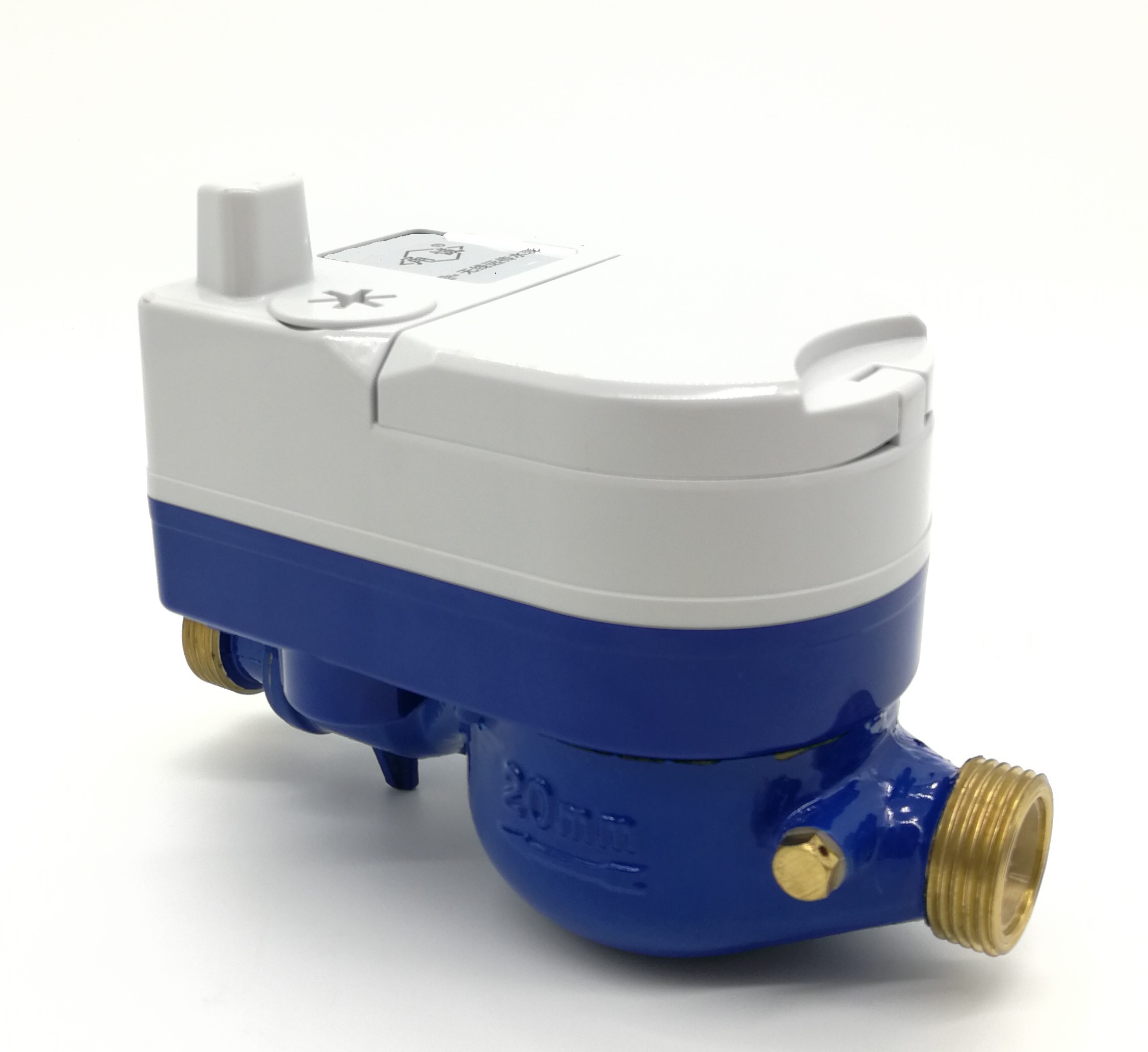

LXZ3 - это фотоэлектрический умный водомер с прямым считыванием с дистанционным управлением, измеряющий холодную питьевую воду для бытового применения в размерах 15-40 мм для холодной воды.
Функции
* Принятие режима связи M-BUS или RS485.
* Электронные части отдельно герметичны, а водонепроницаемость может быть IP68.
* Наивысшая точность, минимальная погрешность, низкий начальный расход.
* Многоструйный счетчик воды сухого типа.
* Магнитный привод, более низкое сопротивление передачи, устойчивость к лягушкам. * Магнитный экран для защиты от внешнего магнитного поля
* Низкое энергопотребление.
* Быть стабильным и надежным за счет определения положения" характеристики фотоэлектрической и микроэлектронной техники.
* Автоматическое чтение и управление.
* Каждый счетчик имеет уникальный номер местоположения, простую конструкцию проводов.
* Клапан можно включать и выключать дистанционно с помощью управляющего программного обеспечения.
Стандартное соответствие
Технические данные соответствуют стандарту ISO 4064, класс B, класс C, R80, R100, R125 или R160 для горизонтальной установки.
Дополнительные особенности
* Корпус счетчика: латунь и железо на выбор.
* Режим интерфейса связи: интерфейс RS485 или интерфейс MBUS (опционально)
* Скорость передачи данных: 1200 бит / с, 2400 бит / с, 4800 бит / с или 9600 бит / с (опционально)
* Спецификация связи: соглашение CJ / T188-2004, соглашение DL / T645-2007 или MODBUS (необязательно) или специальное соглашение, которое должно быть заключено по заказу.
Условия труда
* Источник питания: 9-24 В постоянного тока (интерфейс RS485) и 24-42 В постоянного тока (интерфейс MBUS);
* Влажность: 0 ~ 95% относительной влажности
* Расстояние между сборщиком данных и счетчиком: ≤300 м;
* Потребляемая мощность: ≤1uA (статический рабочий ток); ≤12uA (мгновенный ток при удаленном чтении)
* Температура воды: ≤50ºC для счетчика холодной воды
* Температура воды: ≤90ºC для счетчика горячей воды
* Давление воды: ≤1 МПа или 1,6 МПа по желанию (10 бар или 16 бар по желанию)
Требования к установке
* Счетчик должен быть установлен в вертикальном положении с направлением потока, указанным стрелкой на корпусе счетчика регистровой стороной вверх.
* Перед установкой трубопровод необходимо промыть.
* Счетчик должен быть постоянно наполнен водой во время работы.
Максимально допустимая погрешность
В нижней зоне от Qmin (Q1) включительно до Qt (Q2) исключая, но составляет ± 5%.
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 2% (счетчик холодной воды).
В верхней зоне от Qt (Q2) включительно до Qmax (Q4) включительно составляет ± 3% (счетчик горячей воды).
Аксессуары
Каждый счетчик воды имеет один комплект дополнительных муфт: 2 трубки, 2 гайки и 2 прокладки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2003 (старый стандарт)
| Размер | Дюйм | Класс | Qmax | Qn | Qt | Qmin | Мин. Чтение | Максимальное чтение |
| Максимальный расход | Номинальный расход | Переходный поток | Мин. Расход | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Согласно ISO4064: 2014 (новый стандарт)
| DN | Мм | 15 | 20 | 25 |
| РАЗМЕР | Дюйм | 1/2" | 3/4" | 1" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | |
| R80 | Q2(L/h) | 50 | 80 | 126 |
| Q1(L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 |
| Q1(L/h) | 25 | 40 | 63 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 |
| Q1(L/h) | 20 | 32 | 50.4 | |
| R160 | Q2(L/h) | 25 | 40 | 63 |
| Q1(L/h) | 15.62 | 25 | 39.37 | |
| Мин. Чтение (м³) | 0.00005 | 0.00005 | 0.00005 | |
| Максимальное чтение (м³) | 99999 | 99999 | 99999 | |
| Максимальное давление (MAP) | 16 | 16 | 16 | |
| Макс.потеря (ΔP) | 63 | 63 | 63 | |
| Макс температура | T50 | T50 | T50 | |
Габаритные размеры и вес
| Размер метра | L | L1 | Ширина B | Высота H | Соединительная резьба | Длина провода |
| мм | D | m | ||||
| 15 | 258 | 165 | 85 | 120 | G ¾″B | 1 |
| 20 | 298 | 195 | 85 | 120 | G 1″B | 1 |
| 25 | 345 | 225 | 97 | 130 | G 1 1/4″B | 1 |
